Ekkolodd for dypt vann


Taakeferd
 Share

Recommended Posts

Den 5.11.2016 at 18.03, parson skrev:

Med fare for å kuppetråden. Skroget er i grunn ganske uproblematisk føler jeg, det er en 21 fot buster xxl 2010 mod med noen få steglister.

Så dere mener jeg bør prøve å flytte giveren lengre opp i bakkant da?

I grunn så føler jeg ikke båten endrer så mye i stillingen (Vinkel) før jeg passerer mye mer en 3-4 knop. jeg kan i grunn flytte hele giveren lett opp og ned da den står montert på en slik skinnesystem som er på dem fleste buster båter til å feste giveren på. Vinkelen blir litt verre å endre.

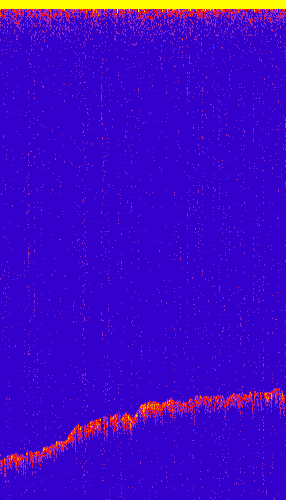

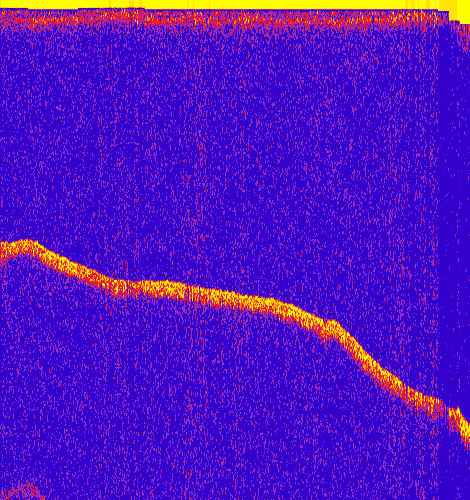

Her er 2 skjermdumper fra Insight genesis.

Det første er vel tatt på ca 50m i normal fart 8-10 knop

Det andre er tatt på ca 200m i kanskje ca 5 knop

Noen som kan si noe om montering ut i fra dette?

Men nå er jo dette ute i åpent hav så bølger og slikt vil vel alltid ha litt innvirkning.





Dette var svært dårlig, var du groing på skrog eller svinger?

Link to comment
Share on other sites

  • 1 month later...

Abbor jeg har byttet svinger i mellomtiden siden jeg la ut dei forrige bildene til en TM265LH.

Men sliter veldig med klare bilder på denne også. I hvertfall når jeg passerer 4 knop og dybden blir mer enn 20-30  meter. Når jeg kjører 9-10 knop på grunt vann ca 10 meter så har jeg igrunn klare bilder..  Jeg tror ikke det er motorstøy. Da jeg koblet motoren i fri og ruset den opp til høyt turtall uten utslag på ekkoloddet.

Jeg vil prøve å stille på giveren, men lurer litt på om jeg skal stille den ned i bakkant eller om jeg skal prøve å senke hele giveren i den vinkelen den står i nå.

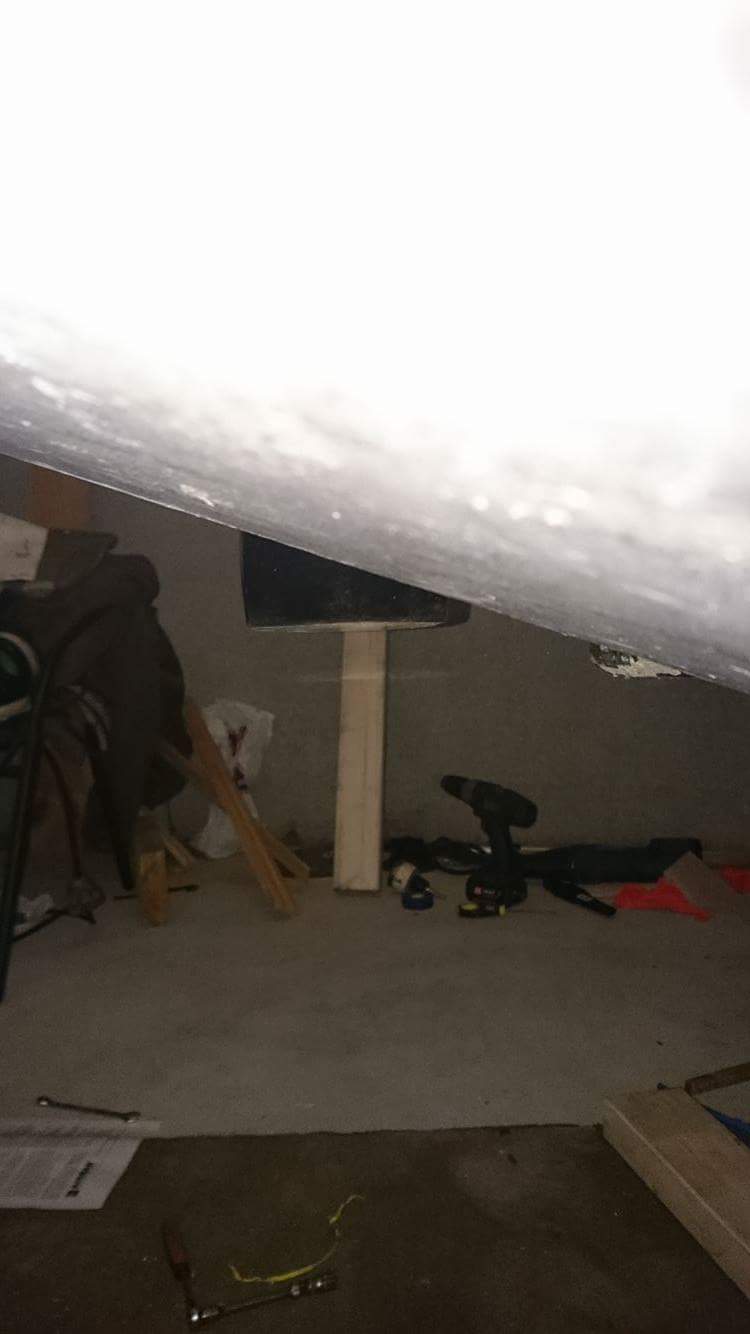

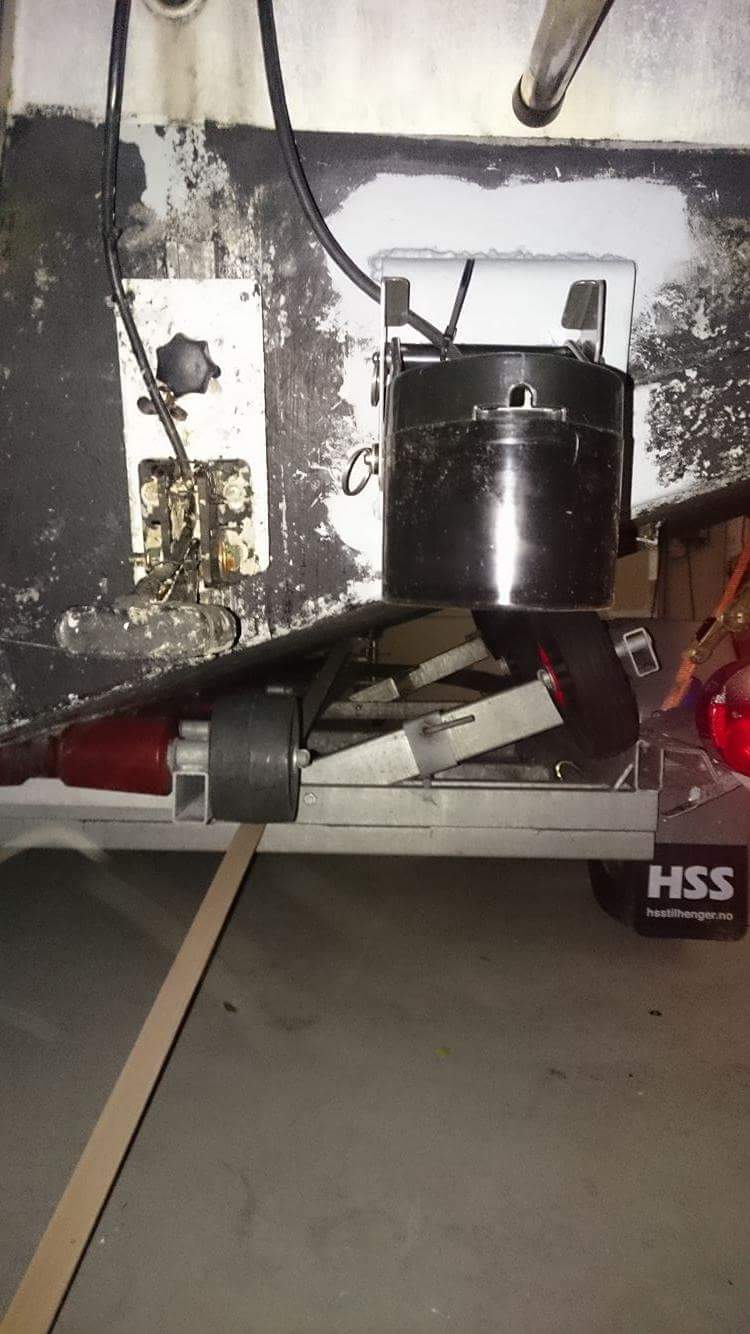

Legger ved 2 bilder som viser hvordan den er montert nå.



Link to comment
Share on other sites

36 minutter siden, erik skrev:

Ser ut som ganske kraftig V-bunn så det ideelle hadde vært en gjennomgående giver. Men i første omgang hadde jeg faktisk hevet den litt.

Ja tror v bunnen er ca 21 grader.

Hva skjer hvis jeg vinkler den for mye ned i bak kant? Hvordan blir forstyrrelsen da? Såg 2 filmer på YouTube hvor det såg ut som dem vinklet dem mye mer ned i bakkant enn det som står i bruksanvisningen.



Edited by parson
Link to comment
Share on other sites

Når båtens hastighet øker, øker også vanntrykket mot giveren og den presses opp i bakkant. Ved å vinkle den ned motvirker du den effekten. For givere med vid konevinkel går det fint å endre vinkelen en grad eller tre, men med smal konevinkel får du fort skjeve buer (eller ikke buer i det hele tatt).

Link to comment
Share on other sites

Braketten til TM265LH er så stiv at svingeren alltid har samme vinkel i forhold til skroget.

Mitt beste tips er å montere denne svingeren parallelt med skroget (ingen vinkling ned bak) og så gjøre små justeringer av monteringshøyden til en oppnår best ytelse.





Link to comment
Share on other sites

Åssen ekkolodd vil dere anbefale, for bruk på 3-400m ?

Driter i om jeg ser noe fisk der nede, men det er viktigt at jeg får sett bunnforholdene

Idag har jeg hds gen3 med totalscan svinger 83/200/455/800 KHz.

Vurderer om jeg skal gå over til Olex, selv om det koster ett helt lass med skjorter. (Får en 6siffra pris før alt er sånn man vil ha det)

Eller har man svingere på lowrance som er mer enn bra nok? Har litt lyst på hds12 carbon inne og sette hds7 gen3 ute på dekket.

Blir vel nesten drept hvis jeg sier det, men det skal brukes i en reketråler.

Edited by Hottentott
Link to comment
Share on other sites

1 time siden, Pilk skrev:

Parson, bruker du fortsatt en hds gen3?

Kjenner denne i så fall igjen transduceren?  Jeg hadde dårlig ytelse på min b175m før jeg fikk koblet den helt riktig.

Ja,  jeg bruker hds gen 3 og tm265lh på høy chrip.  Hds kjenner automatisk igjen svingeren. Så alt skal være greit der. Men er det normalt at man får klart bilde på kanskje 10 meter dyp i opptil 10 knop. Men så blir det elendig i 5-6 knop på 60-70 meter dyp?

Link to comment
Share on other sites

Prestanda i fart er i praksis bare et spørsmål om montering/ justering. Men på dyp V-bunn vil du aldri få skikkelig god prestanda i plan med en hekkgiver, uansett. Dog bør du få det «helt greit» med endel prøving og feiling.

Totalscan er omtrent like egnet på en reketråler som reketråleren er egnet på land. :) Skal du bare se bunnlinjen nogenlunde og er givere som Lowrance HST-DFSBL eller Airmar P66 og B60 gode alternativer. Disse har smal konevinkel i 200 kHz og «ser» uten problemer bunnen på 400+ meter i saltvann så lenge de er montert nogenlunde Ok.

Link to comment
Share on other sites

1 time siden, erik skrev:

Totalscan er omtrent like egnet på en reketråler som reketråleren er egnet på land. :) Skal du bare se bunnlinjen nogenlunde og er givere som Lowrance HST-DFSBL eller Airmar P66 og B60 gode alternativer. Disse har smal konevinkel i 200 kHz og «ser» uten problemer bunnen på 400+ meter i saltvann så lenge de er montert nogenlunde Ok.

Var derfor jeg spurte her :) men desto mer jeg ser på Olex, desto mer lyst får jeg på det :P

De har jo gode kart på bunnforholdene her i området, men lowrance må jeg kjøre det opp selv. Men jeg skal nok beholde lowrance i den lille båten :)

Link to comment
Share on other sites

Den 31.12.2017 at 12.18, Hottentott skrev:

Åssen ekkolodd vil dere anbefale, for bruk på 3-400m ?

Driter i om jeg ser noe fisk der nede, men det er viktigt at jeg får sett bunnforholdene

Idag har jeg hds gen3 med totalscan svinger 83/200/455/800 KHz.

Vurderer om jeg skal gå over til Olex, selv om det koster ett helt lass med skjorter. (Får en 6siffra pris før alt er sånn man vil ha det)

Eller har man svingere på lowrance som er mer enn bra nok? Har litt lyst på hds12 carbon inne og sette hds7 gen3 ute på dekket.

Blir vel nesten drept hvis jeg sier det, men det skal brukes i en reketråler.

En Carbon eller Simrad NSS Evo3 med B265LM er min anbefaling.

Link to comment
Share on other sites

Har en GPSMAP 7610 + B175HW + B175M

För 300-400m så hade nog B175L funkat bra. Brukar dock inte fiska på så djupt vatten.

Orkar du vänta till de blir lite varmare kan jag kika hur djupt B175M klarar, B175HW funkar iaf bra ner till ca 350M för mig.

Budget på 10 000 räcker dock inte =/

Link to comment
Share on other sites

Av oss så er det Lars som skal oppover til Løgnin. Du må jo fremdeles ha en OK giver å bruke mellom ekkolodd og Olexen hvis du skal ha god nytte av å kjøre opp kartene selv, hvis ikke ender du opp med masse feilskudd og feiltegninger på Olex som du må sitte og slette på egenhånd etterpå.

Vi har TM265LH og endte opp med å montere alle "spacer-brakettene" i holderen til giveren etter å ha kjørt med 2 stykker først. Da endte vi opp med å ha kontakt med bunn i høyere fart (opptil 16-17 knop med litt bølger) på en Garmin 7412xsv maskin. Med mer sjø mister vi kontakten, men den finner bunn igjen ganske raskt i litt lavere fart hvis det er bølger.

Link to comment
Share on other sites

12 timer siden, Rage skrev:

Av oss så er det Lars som skal oppover til Løgnin. Du må jo fremdeles ha en OK giver å bruke mellom ekkolodd og Olexen hvis du skal ha god nytte av å kjøre opp kartene selv, hvis ikke ender du opp med masse feilskudd og feiltegninger på Olex som du må sitte og slette på egenhånd etterpå.

Vi har TM265LH og endte opp med å montere alle "spacer-brakettene" i holderen til giveren etter å ha kjørt med 2 stykker først. Da endte vi opp med å ha kontakt med bunn i høyere fart (opptil 16-17 knop med litt bølger) på en Garmin 7412xsv maskin. Med mer sjø mister vi kontakten, men den finner bunn igjen ganske raskt i litt lavere fart hvis det er bølger.

Rage: Hvis dere har montert alle 3 spacerbrakkettene så peker vel giveren en del ned i bakkant.  Vet du hvor ca hvor mye lavere den er i bakkant.

Min er ca 0,5 cm lavere i bakkant.

Såg en film på YouTube fra en installatør og der hadde dem ca 2 cm i forskjell foran til bak.





Link to comment
Share on other sites

Hei.

Skal selv få montert TM265lh + carbon denne uka og tenkte å montere den parralellt med skroget i utgangspunktet... så får jeg se om det blir flyttet opp/ned eller justert ned i bakkant etter prøving

Meget spent på å prøve oppsettet :D
